Hybridný rozvádzač RNA-02-A51-YXX-X2 ploché dvere

Podrobný popis

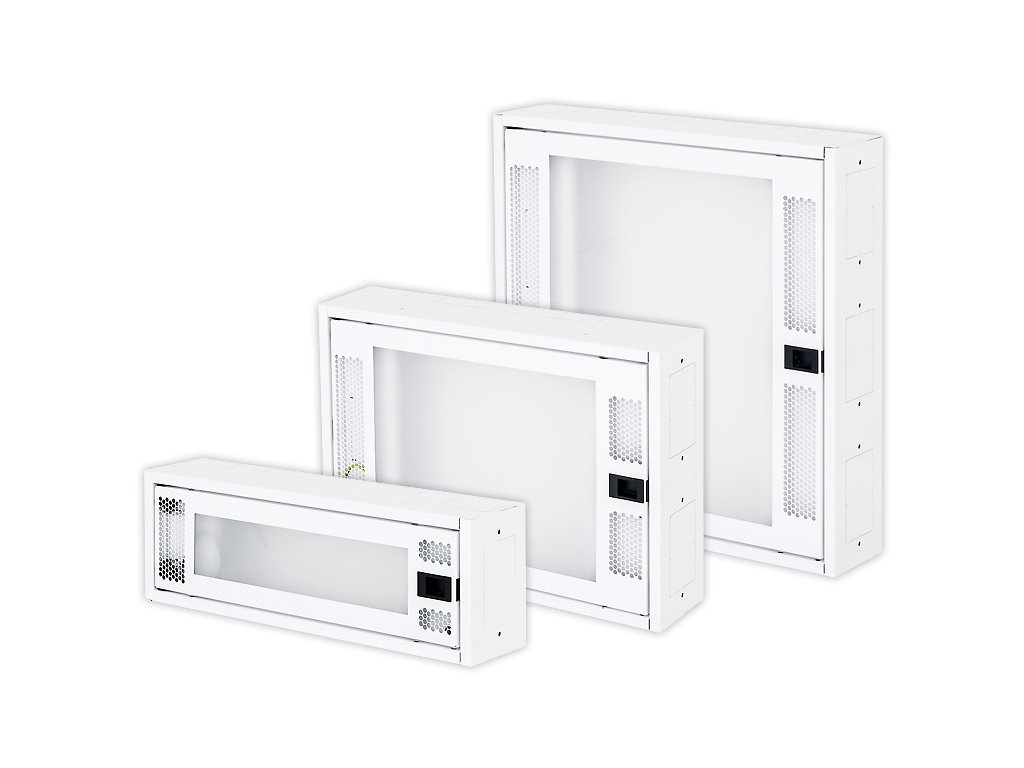

Hybridní rozvaděč RNA Datový rozvaděč RNA s plochými dveřmi (verze -X2 na konci kódu) byl vyvinut pro instalaci v místech, kde není možno těžit z výhod které přináší standardní model tohoto rozvaděče. Celková hloubka rozvaděče včetně dveří u této modifikace dosahuje pouze 110 mm. Použití plochých dveří přináší některá omezení. Držák keystonů pro osazení datových rozvodů je zde kolmo na plastovou montážní desku a kabely tak více zasahují do prostoru určeného pro instalaci aktivních prvků. Také část určená pro rozvod napájení se liší od základního modelu.
* IP20 / IK05
* Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi.
* Určen k samostatné montáži či v kombinaci s rozvaděčem typu SNA.
* Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů typu SNA.
* Svařovaný skelet z plechu tloušťky 1 mm v kombinaci s plastem PEHD 8 mm.
* Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
* Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.
* Po obvodu rozvaděče jsou připraveny záslepky k vylomení.
* Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg.
