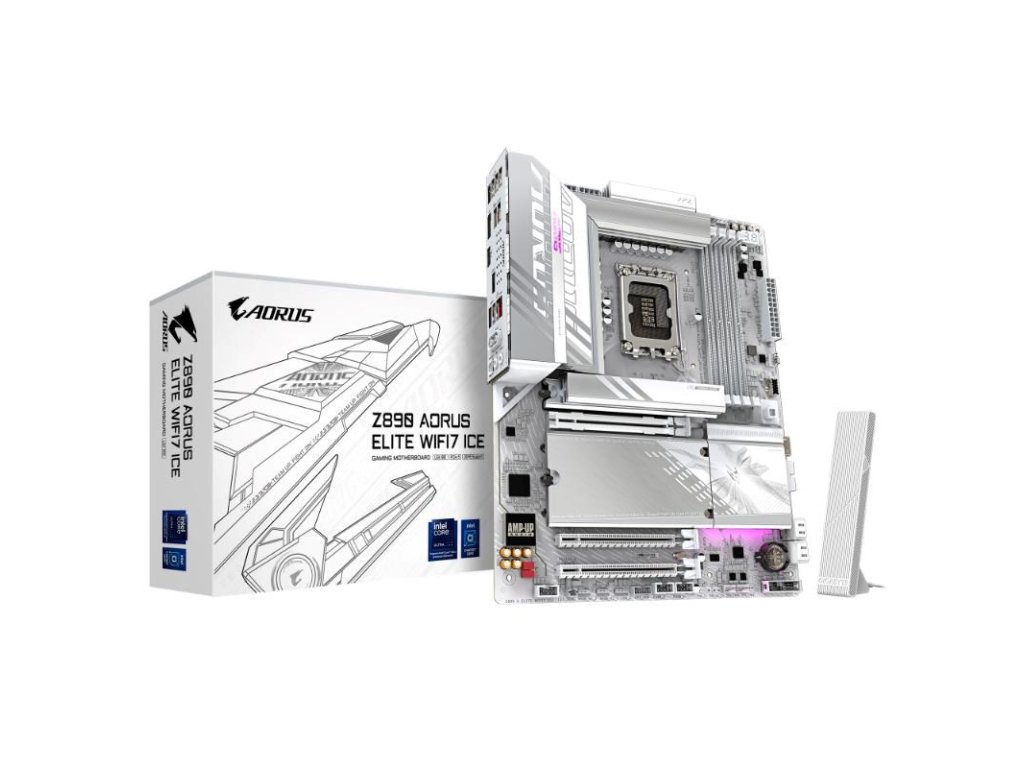

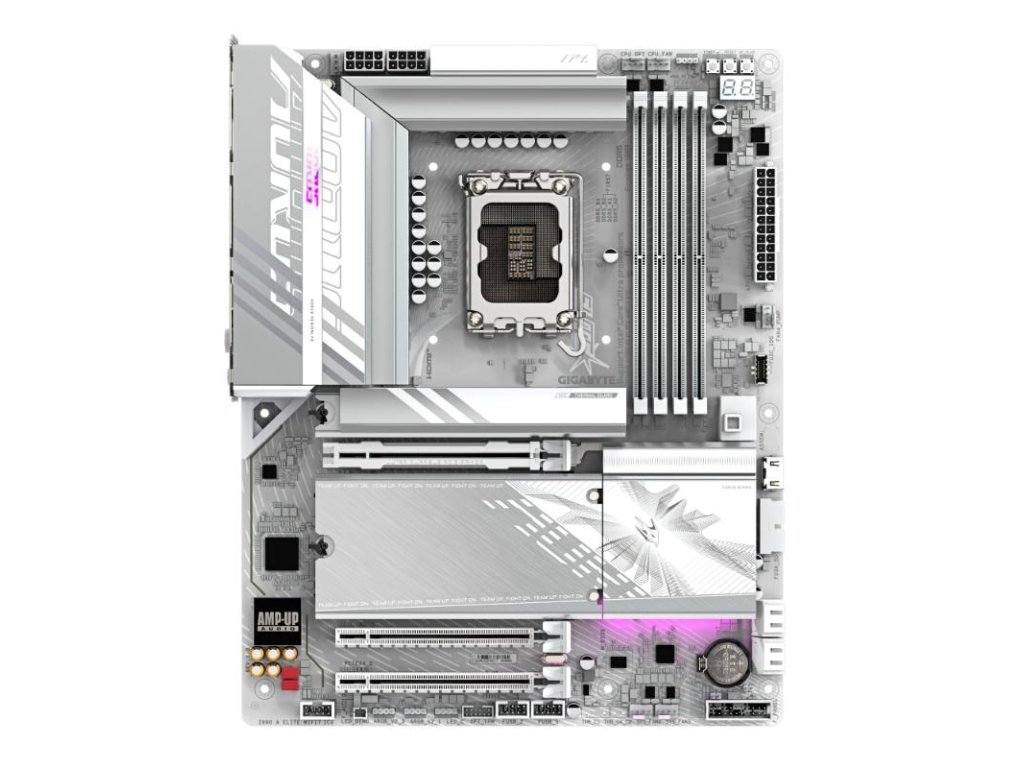

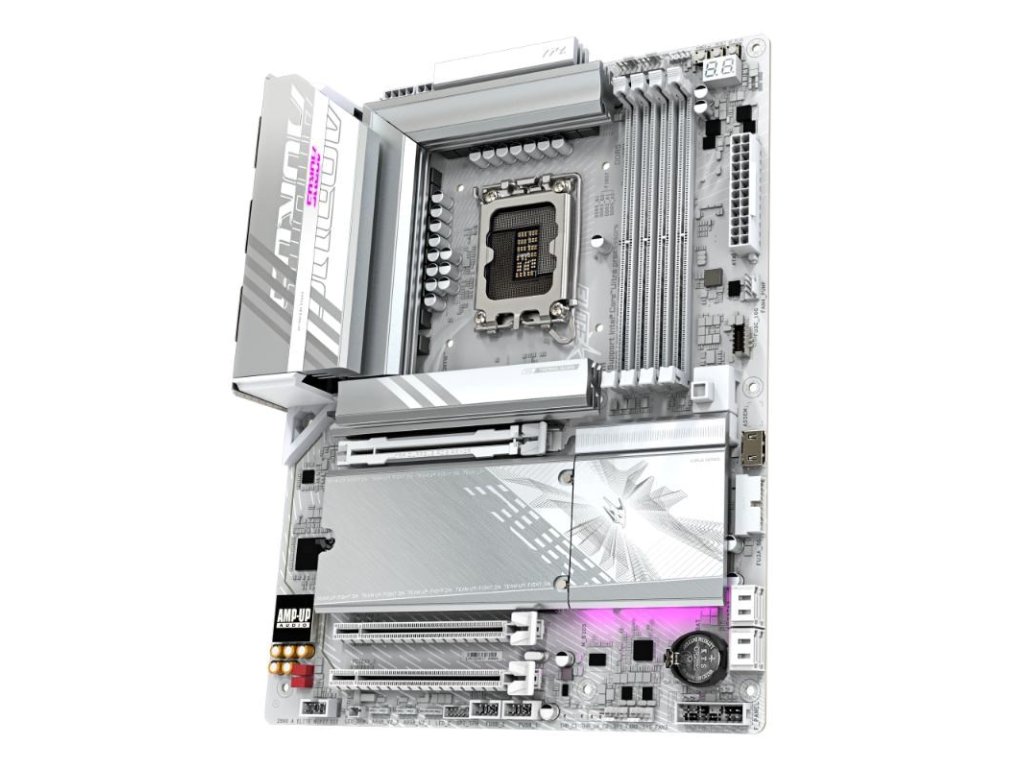

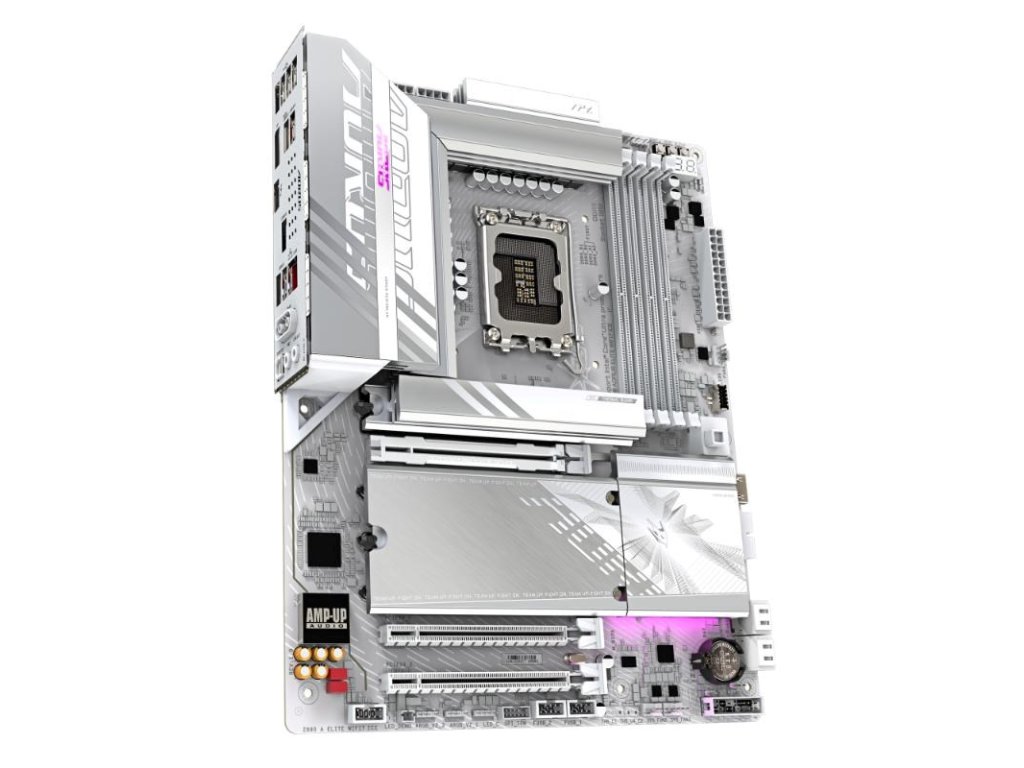

GIGABYTE MB Sc LGA1851 Z890 A ELITE WF7 ICE, Intel Z890, 4xDDR5, 1xDP, 1xHDMI, 1xThunderbolt, WiFi

CPU

Soket LGA1851: Podpora procesorov Intel Core™ Ultra
L3 cache sa líši podľa CPU
* Pre viac informácií si pozrite "CPU Support List".

Čipová sada

Intel Z890 Express Chipset

Pamäť

Podpora DDR5 9200(O.C) / 9066(O.C) / 8933(O.C) / 8800(O.C) / 8600(O.C) / 8400(O.C) / 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400 / 6200 / 6000 / 5800 / 5600MT/s pamäťové moduly.
4 x DDR5 DIMM zásuvky podporujúce až 256 GB (64 GB na jeden DIMM) systémovej pamäte
Dvojkanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v nenásilnej móde)
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
Podpora CUDIMM pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamätí, dátový prenos (rýchlosť), a počet DRAM modulov, viac informácií v "Memory Support List").

Grafika na čipe

Integrovaný grafický procesor - podpora Intel HD Graphics:
- 1 x konektor Intel Thunderbolt™ 4 (USB4 USB Type-C port), podporuje DisplayPort a Thunderbolt™ výstupy videa
Keď je nainštalovaný Thunderbolt™ monitor, maximálne rozlíšenie je 5120x2880@60 Hz s 24 bpp (jeden výstup displeja).
Keď je nainštalovaný USB4 USB Type-C monitor, maximálne rozlíšenie je 3840x2160@240 Hz (jeden výstup displeja).
* Vzhľadom na obmedzené I/O zdroje PC architektúry je počet Thunderbolt™ zariadení, ktoré možno použiť, závislý od počtu nainštalovaných PCI Express zariadení. (Viď kapitolu 2-6, "Back Panel Connectors" pre viac informácií.)
* Podpora DisplayPort 2.1 a HDCP 2.3
- 1 x predný HDMI port, podporuje maximálne rozlíšenie 1920x1080@30 Hz
* Podpora HDMI 1.4
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 2.1 a HDCP 2.3
(Vlastnosti grafiky sa môžu líšiť v závislosti od podpory CPU.)
Podpora až troch displejov súčasne

Audio

Realtek ALC1220 CODEC
* Zadný panel line out jack podporuje DSD audio.
Širokouhlý zvuk
2/4/5.1/7.1 kanálov
* Funkčnosť audio jacku je možné upraviť pomocou softvéru na zvukové nastavenia. Pre konfiguráciu 7.1-kanálového zvuku použite softvér na nastavenie zvuku.
Podpora S/PDIF Out

LAN

Realtek 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
- 802.11a, b, g, n, ac, ax, be, podporuje frekvenčné pásma 2.4/5/6 GHz
- Bluetooth 5.4
- Podpora bezdrôtového štandardu 11be s 160MHz
Realtek Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
- 802.11a, b, g, n, ac, ax, be, podporuje frekvenčné pásma 2.4/5/6 GHz
- Bluetooth 5.4
- Podpora bezdrôtového štandardu 11be s 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)
* Funkcie Wi-Fi 7 vyžadujú Windows 11 SV3 pre správnu funkciu. (Pre Windows 10 nie je dostupný ovládač.)
** Dostupnosť kanálov Wi-Fi 7 na pásme 6 GHz závisí od noriem jednotlivých krajín.

Rozšírené zásuvky

CPU:
- 1 x PCI Express x16 zásuvka, podpora PCIe 5.0 a prevádzka na x16 (PCIEX16)
* PCIEX16 zásuvka môže podporovať iba grafickú kartu alebo NVMe SSD. Ak je inštalovaná iba jedna grafická karta, uistite sa, že je umiestnená v PCIEX16 zásuvke.
Čipová sada:
- 2 x PCI Express x16 zásuvky, podporujúce PCIe 4.0 a prevádzku na x4 (PCIEX4_1, PCIEX4_2)

Úložiskové rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 25110/22110/2580/2280 PCIe 5.0 x4/x2 SSD support) (M2A_CPU)
- 1 x M.2 konektor (Socket 3, M key, typ 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2B_CPU)
Čipová sada:
- 1 x M.2 konektor (Socket 3, M key, typ 25110/22110/2580/2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB)
- 1 x M.2 konektor (Socket 3, M key, typ 22110/2280 SATA a PCIe 4.0 x4 SSD support) (M2M_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre NVMe SSD úložiská
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská

USB

CPU:
- 1 x Intel Thunderbolt™ 4 (USB Type-C) port na zadnom paneli
* Podpora až do 40Gbps s Thunderbolt zariadeniami
* Podpora až do 20Gbps s USB4 zariadeniami
* Podpora až do 10Gbps s USB 3.2 zariadeniami
Čipová sada:
- 1 x USB Type-C port s podporou USB 3.2 Gen 2, dostupný cez interný USB header
- 2 x USB 3.2 Gen 2 Type-A porty (červené) na zadnom paneli
- 5 x USB 3.2 Gen 1 portov (3 na zadnom paneli, 2 cez interný USB header)
Čipová sada + 2 USB 2.0 huby:
- 8 x USB 2.0/1.1 portov (4 na zadnom paneli, 4 cez interné USB headery)

Vnútorné I/O konektory

1 x 24-pinové ATX hlavné napájanie
2 x 8-pinové ATX 12V napájacie konektory
1 x CPU fan header
1 x CPU fan/hydraulická pumpa header
3 x systémové fan header
1 x systémové fan/hydraulická pumpa header
3 x adresovateľné RGB Gen2 LED pásiky header
1 x RGB LED pásik header
4 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panel header
1 x audio header pre predný panel
1 x USB Type-C header s podporou USB 3.2 Gen 2
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header (iba pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x HDMI port (poznámka)
1 x tlačidlo napájania
1 x tlačidlo resetu
1 x tlačidlo Q-Flash Plus
1 x jumper reset
1 x jumper pre vymazanie CMOS
(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.

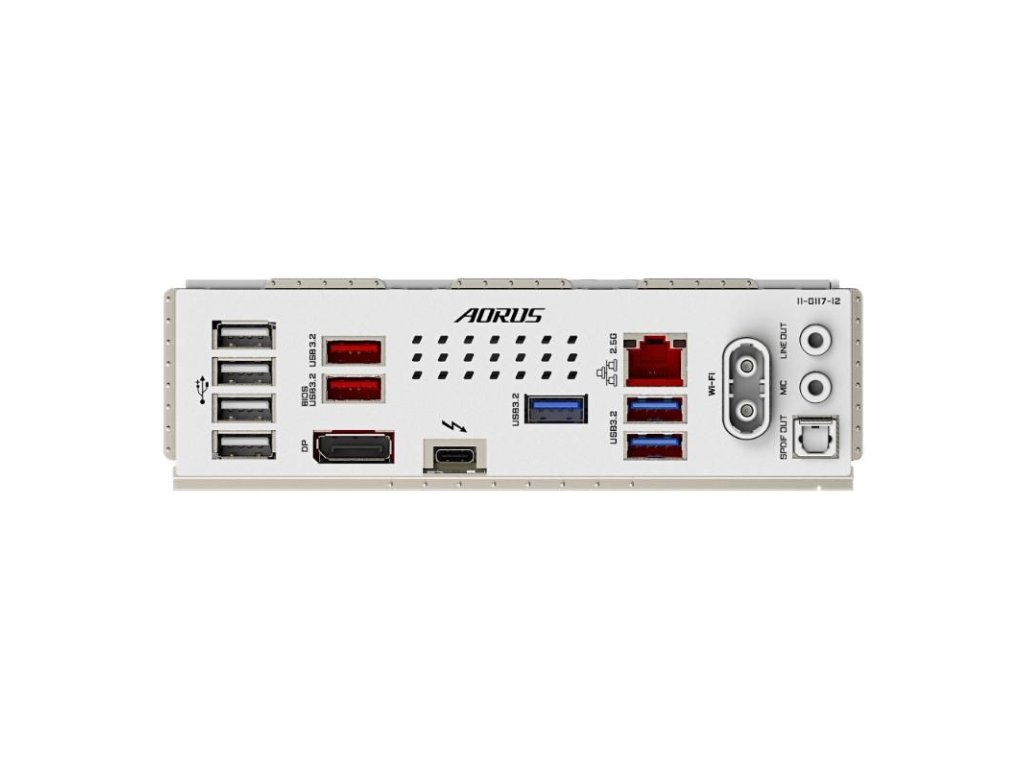

Back Panel Connectors

1 x Intel Thunderbolt™ 4 konektory (USB Type-C porty)
2 x USB 3.2 Gen 2 Type-A porty (červené)
3 x USB 3.2 Gen 1 porty
4 x USB 2.0/1.1 porty

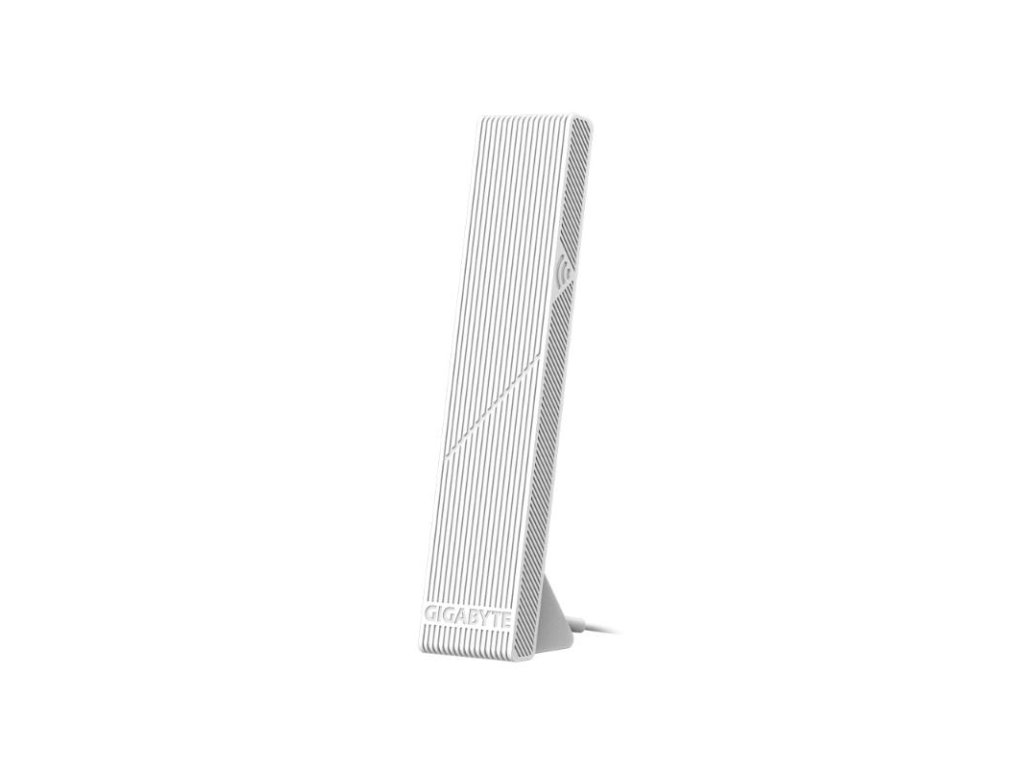

2 x konektory antény (2T2R)
1 x DisplayPort (poznámka)
1 x RJ-45 port
1 x optický S/PDIF Out konektor
2 x audio jacky
(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.

I/O Controller

iTE I/O Controller čip
