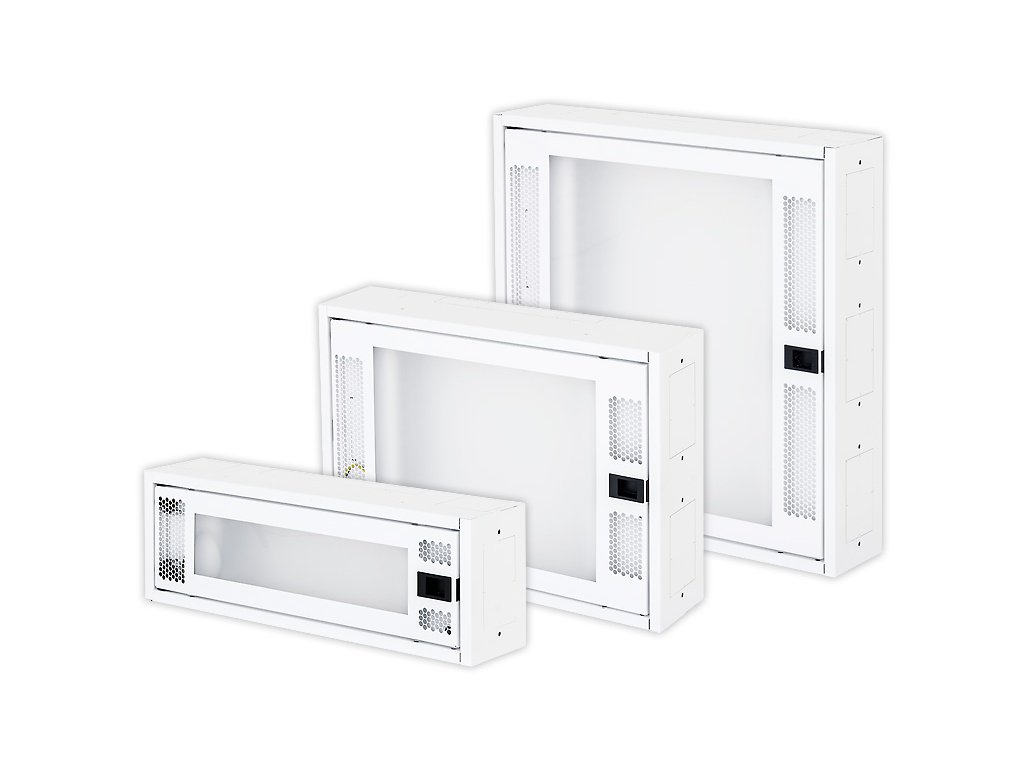

Hybridný rozvádzač RNA-02-A51-YXX-X1

Podrobný popis

Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. Hybridní rozvaděč RNA-02-A51-YXX-X1
PŘEHLED • IP20 / IK05 • Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi. • Určen k samostatné montáži či v kombinaci s rozvaděčem typu SNA. • Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů typu SNA. • Konstrukce rozvaděče: – Svařovaný skelet z plechu tloušťky 1 mm v kombinaci s plastem PEHD 8 mm. – Rámová dvířka z kombinace plechu tloušťky 1 mm a plastu PP-H 1,5 mm. • Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. • Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. • Po obvodu rozvaděče jsou připraveny záslepky k vylomení. • Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg.
SPECIFIKACE Typ
*  RNA-02-A51-YXX-X2 výška A (mm)
*  333 šířka B (mm)
*  500 hloubka C (mm)
*  110 Hmotnost brutto (kg)
*   6,7 Hmotnost netto (kg)
*  6,4 Rozteč pro zavěšení R1
*  243 Rozteč pro zavěšení R2
*  390 Počet modulů
*  2 x 13 10“ prostup s přípravou pro zásuvky
*  1 Otvor pro zásuvku
*  0
